株式会社ユーデント

製品情報 Product information

石こう及び埋没材Dental stone

  • 埋没材
    ユーデント
    クリストバライトF20

    硬化後20分で急速加熱ができるクイック使用と標準加熱の
    使用も可能な急速・標準共用タイプです。クラックがなく、
    鋳肌は非常に美麗です。

    【包装】1.5kg、3kg(1.5kg×2袋)、20kg、
        27kg(1.5kg×18袋)

  • 埋没材
    ユーデント
    クリストバライトF30

    硬化後30分で使用する標準加熱タイプです。1回の練和で多数の埋没が可能です。

    【包装】1.5kg、3kg(1.5kg×2袋)、20kg、
        27kg(1.5kg×18袋)

使用方法

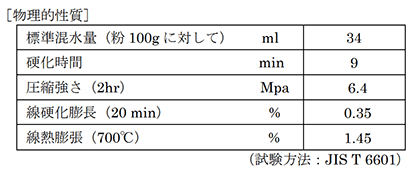

クリストバライトF20

  1. 1)標準混水量:粉末100gに対し水34ml
  2. 2)手練和で埋没材を水になじませたあと、約30秒以内で真空練和します。
    (過剰な練和は膨張不足の原因になります)
  3. 3)リング内張材には市販のセラミックリボン(0.7mm)を使用して下さい。
  4. 4)バイブレーターを使用しながら埋没し、パターンの先端からリングの上面までは5mm以上離して埋没
    して下さい。
  5. 5)埋没後硬化が完全に終わるまで、必ず室温で放置して下さい。放置時間は20分です。
  6. 6)急速加熱の場合は、700℃に上昇したファーネスに入れ30分間係留して下さい。
    標準加熱でも使用できます。
    標準加熱の場合は室温から200℃まで30分以上かけて乾燥を行い、その後炉内の温度を徐々に上げて700℃で30分間係留して下さい。

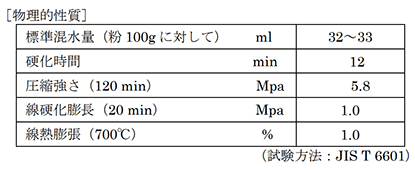

クリストバライトF30

  1. 1)標準混水量:粉末100gに対して水32~33 ml
  2. 2)手練和で埋没材を水になじませたあと、約30秒以内で真空練和します。
    (過剰な練和は膨張不足の原因になります)
  3. 3)リング内張材には市販のセラミックリボン(0.7mm)を使用して下さい。
  4. 4)バイブレーターを使用しながら埋没し、パターンの先端からリングの上面までは5mm以上離して埋没
    して下さい。
  5. 5)埋没後硬化が完全に終わるまで、必ず室温で放置して下さい。放置時間は20分です。
  6. 6)急速加熱の場合は、700℃に上昇したファーネスに入れ30分間係留して下さい。
    標準加熱でも使用できます。
    標準加熱の場合は室温から200℃まで30分以上かけて乾燥を行い、その後炉内の温度を徐々に上げて700℃で30分間係留して下さい。
▲
